一、现代雷电防护原理

(一)雷电灾害概述

雷电灾害是“联合国国际减灾十年”公布的最严重的十种自然灾害之一。全球每年因雷击造成人员伤亡,财产损失不计其数,导致火灾、爆炸,建筑物毁坏等事故频繁发生,从卫星、通信、导航、计算机网络直到每个家庭的家用电器都遭到雷电灾害的严重威胁。据不完全统计,我国每年雷击造成人员伤亡达3000-4000人,财产损失在100亿元人民以上。

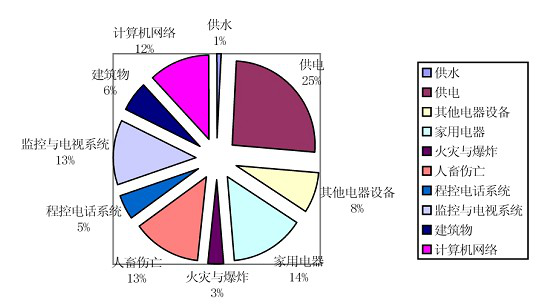

2012年雷电灾害事故分析

因此,防雷减灾工作已引起各级政府和全社会的广泛关注,被列为估算安全生产的重要内容,国家和各地方及行业的强制性防雷标准和法规纷纷出台,并加大了防雷安全检查的执法力度,以保障广大人民群众的人身和国家财产安全。



二、现场情况

2.长沙市某学校总体情况简介

长沙市某学校位于长沙韶山XXXXX号,当地最高雷暴日达到58d/a)属于雷击多发区,屋顶避雷带良好,学校的监控保卫系统设备经常受到雷电的损害,室内的走道监控设备,教室内的监控设备都不同程序的损害过,总控室的设备也被雷击打坏过。

从上诉的雷电袭击途径可以看出,防雷总体来说是一套系统的工程,面面俱到,才能起非常好的保护措施,所以本次防雷设计主要分为:

1、电源感应雷防护(电源与信号部分)

2、电源末级保护和电磁感应保护

3、地网建设



三、设计依据

本设计方案我们严格执行国家相关技术标准规范,主要依据下列国际、国家、行业和部颁标准:

1、《建筑物电子信息系统防雷技术规范》国家标准GB50343-2004

2、国家标准《建筑物防雷设计规范》GB50057-2010

四、防雷工程设计方案

根据现场勘测报告、发生雷电事故的可能性和后果,本着安全可靠、技术先进、经济合理的原则,并结合该地方的地理、气候、地质和雷电活动情况,因地制宜的采取防雷措施。最大限度的减少和避免因雷电灾害导致的人身伤亡和财产损失。

应甲方要求,本次防雷主要对:

1、 行政楼、宿舍、儒雅楼、质朴楼楼层配电室供电部分防雷保护

2、 总控制、保卫室电源供电防雷保护,室内的电脑设备的电源供电防雷保护

3、 监控设备的防雷保护

4、 保卫科室内的等电位连接和防静电处理

5、 地网建设



(一)总体解决方案如下:

1、房屋总配电室供电部分

1楼层供电系统

长沙市某学校供电线路上安装SPD,防止从供点线路传导的雷击过电压对系统设备的损坏。在行政楼、学生宿舍、质朴楼、儒雅楼建筑总配电分别安装一套科雷KLX-B385/100一级防雷箱,合计4套,楼层分别安装科雷KLX-B385/60 电源防雷箱(1套),总计24套

2、总控室和保卫科的供电系统

在播音室的配电部分安装一台科雷KLX-B220/40电源防雷箱,机房内电源部分更换一套已损害的防雷箱,保卫科的配电部分安装1台,合计3套。

2.1 终端设备的电源防雷

在总控室和保卫科的电脑。播音信号转换机光端机的进电处安装科雷 KLQ-C10 电源防雷插座,进行末级防雷保护,合计40套

4.保卫室内的等电位连接和防静电处理

保卫室内的电磁感应防护都未做,考虑到雷电的频繁和灾害性,针对保卫室30平方的面积,来做好等电位连接和防静电处理,等电位连接用30*30的铜排围绕机房做成M形等电位连接,防静电处理用静电地板在保卫室建设。

5、整体地网建设

本方案设计地网接地电阻R≤4欧姆,满足规范要求。

学校建筑为三类建筑,直击雷与感应雷防护系统公用地网,因此建设地网标准为4欧姆
